強化ガラス板専門店 > キッチンカウンターに設置する固定式の『油はね・水はね防止ガード』をオーダーする方法

対面カウンターに設置する
『強化ガラス製のオイルガード』をオーダーする方法

オイルガードの写真例

飲食店の焼台の前や

対面キッチンのコンロ前等、油はねの汚れや

リビングへ煙が広がってしまう……とお困りの方へ


開放的な空間はそのままで、

調理中の油はねをガードする強化ガラス製の間仕切りを

オーダーする方法についてご説明いたします

製品は、強化ガラスとシンプルな金具のセットで、

ガラスはキッチンカウンターに合わせてオーダーが可能です

開放的な空間はそのまま!
間仕切りをガラスにすることで
キッチンとその他空間との一体
感が生まれます

メンテナンスも楽々!!
ガラスは耐久性・耐薬品性に
優れています
水性・油性の汚れや強い洗剤も
問題ありません

熱にも強く変形しない!!!
150~200℃程度の耐熱性が
あるので、熱湯・油はね程度
であれば問題ありません

『強化ガラス製のオイルガード』をお考えならまずはお見積をご依頼ください

オーダーする際に確認すること
ガラスのサイズ・形状を確認する 金具の種類及び必要な個数を検討する ガラスの種類・厚み・仕様を確認する 価格を確認する(見積・注文を依頼する)
ライン

設置場所を確認する

取付位置を決めて設置場所の開口寸法を確認する

1)取付位置について

まずは取付ける位置を決めます。
ガラスを固定するために、カウンターの天板面と天井面にコの字チャンネル(金物)を
ビス止めする必要があります。
取り付け位置は自由に決めることができますが、
上下のコの字チャンネルが垂直に取り付けられるかご確認ください。
上下垂直に取付できるか確認する図

2)設置場所の開口寸法を確認する

取付位置を決めたら、開口寸法を確認・採寸して下さい。
幅の寸法はコンロや焼台のサイズや、取付位置の状況により自由に決められます。
高さ寸法は取付の際に入らなくなる場合もありますので、開口寸法は正確に採寸してください。
① 幅の寸法について
設置する幅の寸法は、コンロと同じサイズにするか、50~100mm程度大きめでも良いです。
飲食店等で、調理台の前にも間仕切りしたい場合はもっと長くても問題ありません。
壁に近い場合は、壁の端から設置することもできます。
幅の寸法について
◆ L型やコ型に設置する場合
コンロの前面だけでなく、L型やコ型のようにコンロ側面にも取り付けることもできます。
幅の寸法については、取付位置の金具の外側の寸法をご連絡ください。
L型やコ型に設置する場合
② 高さ寸法について
設置する高さの寸法は、カウンター天板面から、上のコの字チャンネルを取付ける天井面まで採寸して下さい。
両端と中央部で開口寸法が異なる場合もあるため、2~3ヶ所程度ご確認下さい。
開口寸法を確認して下さい ライン

ガラス・金物の使用を確認する

ご希望のガラス種類・金物をお選びください

1)ガラスの種類・加工・納期について

① ガラスの種類について
ガラスは、強度もあり、熱にも強い(150~200℃)強化ガラスがおすすめです。
ガラスの種類は、価格も安価で一般的な普通透明強化ガラスをはじめ、
強化高透過ガラス・強化加工したスモークガラス(グレー・ブロンズ)もあります。
また、透明ではなく片面すりガラス調にフロスト加工することもできます。
強化フロートガラス:フロートガラスの約3~5倍の強度です
高透過ガラス:フロートガラスよりも透明度の高いガラスです
フロスト(タペストリー)ガラス:フロートガラス表面をすりガラス加工したガラスです
スモークガラス:フロートガラスに着色したガラスです。グレーとブロンズがあります
② ガラスの厚みについて
ガラスの厚みについては、設置場所の寸法によって
適した厚みがあります。
最低でも厚みは5mm以上とし、
開口の高さが600mm以上の場合は厚み6mm、
開口の高さが1000mm以上の場合は厚み8mmを
おすすめしています。
おすすめの厚みは、右の表をご参照ください。
開口の高さ(mm) ガラス厚み(mm)
~ 600 5・6・8
601 ~ 1000 6・8
1001 ~ 1500 8
1501 ~ 別途ご相談
③ 切断面処理方法について
切断面処理方法については、糸面磨き(いとめんみがき)がおすすめです。
上下又は四方が金物の中に入る場合は、手切れ防止処理加工(みがき加工なし)となります。
④ 納期(製作期間)について
ガラスはオーダーでの製作で、ご注文確定後にカット・加工します。
納期につきましては、お見積時、注文確定時にご連絡いたします。

可能な限り早くにお届けできるよう努めますが、下記の製作期間をいただきます。
製作中の不良等により、もう少しお時間をいただく場合があります。予めご了承ください。
強化フロートガラス  8 ~ 10日
強化高透過ガラス
強化スモークガラス(グレー/ブロンズ)
強化フロスト(タペストリー)ガラス

2)金物:コの字チャンネルの種類について

ガラス間仕切りは、上下にコの字チャンネルをビス止めして設置します(四方に設置もできます)。
ガラスの厚みによって、コの字チャンネルの種類・サイズも変わります。
素材は『ステンレス』及び『アルミシルバー』があります。

ガラスの厚み5mm用のコの字チャンネルの図面 ガラスの厚み6mm用のコの字チャンネルの図面 ガラスの厚み8mm用のコの字チャンネルの図面

小口フタつきコの字チャンネル

小口フタ付きコの字チャンネルの図面

■ 金物は約300mmピッチで皿穴加工いたします
取付ビスは、M4-L30のビスを同梱いたしますが、取付場所の素材によって適宜ご用意ください。

取付ビスの皿穴加工についての図面
TOPへ戻る
ライン

コの字チャンネルのバリエーションについて

ステンレス製のコの字チャンネル商品は、

コの字チャンネルのカラー塗装オプションを選んでご注文いただけます。

また、小口フタつきコの字チャンネルもカラー塗装が可能です。

小口フタ付きコの字チャンネルについて

フタ付きコの字チャンネル

ご要望の多かった「フタ付きコの字チャンネル」が新登場!

左右から見えてしまうガラスと金具の接合部分をカバーできます。

もちろんカラー塗装も可能!コーディネートの幅がぐんと広がります。

フタ付きコの字チャンネルを選ぶメリット

フタ付きコの字チャンネルを選ぶメリット

コの字チャンネルのカラー塗装オプション

選べる4カラーの新色登場!

オプションで金具のカラーが選べるようになりました。

カウンターやキッチン周りの雰囲気に合わせて、お好きなカラーで

空間をコーディネートしていただけます。

対象商品:5㎜・6㎜・8㎜/ステンレスHLのコの字チャンネルすべて

塗装カラー名:日塗工カラーナンバー

コの字チャンネルカラー塗装のナンバー

塗装はすべて汚れに強い3分艶で行っています

納期(製作期間)

カラー塗装をしたコの字チャンネルの納期について

TOPへ戻る

ガラス・金物のサイズを確認する

開口寸法と使用する金具を教えていただければご提案します
金物は上下に取り付ける場合と、上下+壁の3方に取り付ける場合があります。
基本的にはビス止めが必要になりますが、ビス止め不可の場合は接着のみで固定します。
(両面テープ+シリコン)

上下ともに接着で固定する場合は、壁側にも金具を取り付け、壁側のコの字チャンネルを
ビス止めするように推奨しています。
また、エッジ保護を目的に、四方に金物を取り付けすることも可能です。

お問い合わせの際に、取付タイプ(①上下、②上下+壁、③四方、④四方(壁付))をお知らせください。
開口寸法と取付タイプを教えていただけば、当方にてガラス寸法、金物のカット寸法をご提案いたします。

※フタ付きコの字チャンネルは、上下取り付けのみ対応しています。

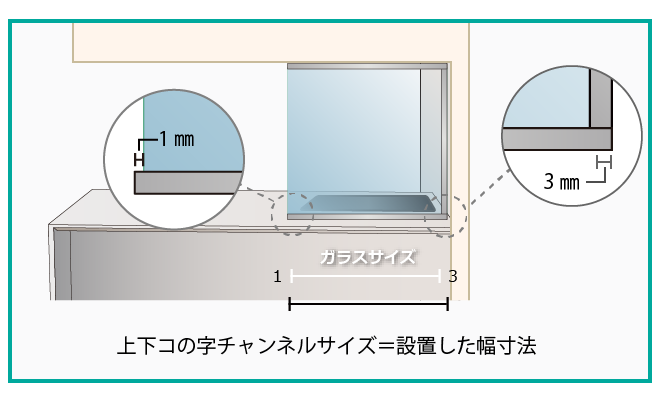

1)幅サイズについて

ガラスの幅は金物の取付タイプにより違います。

①上下タイプ:ガラスの幅寸法は、コの字チャンネルよりも-2mm
②上下+壁タイプ:ガラスサイズは上下のコの字チャンネルより-4mm
③四方タイプ:ガラスの幅寸法は、開口寸法よりも-8mm
④四方(壁付)タイプ:ガラスの幅寸法は、開口寸法よりも-8mm

【フタ付きコの字を使用する場合】
上下タイプ(両フタ付):ガラスの幅寸法は、コの字チャンネルよりも-7mm
上下タイプ(片フタ付):ガラスの幅寸法は、コの字チャンネルよりも-5mm

2)高さサイズについて

ガラスをコの字チャンネルの中にはめ込むときに、ケンドン式(上げ落とし)ではめ込む方法と
横からスライドさせる方法があります。
① ケンドン式(上げ落とし)の場合
ケンドン式の場合、使用するコの字チャンネルのサイズによって、ガラス寸法でも変わります。


この際、そのままだと上のコの字チャンネルにかからなくなるため、
下にセッティングブロックを使用します。
セッティングブロックについては同梱してお送りします。

コの字チャンネルにケンドン式でガラスを差し込む図
② スライド式の場合
スライド式の場合は、ガラスを真っ直ぐに立てた状態でスライドが可能か現場で確認して下さい。
設置する幅寸法よりも大きな開口が必要です。


取り付けの際、上のコの字チャンネルのかかり代が少なくなるため、下にセッティングブロックを
使用します。
セッティングブロックについては同梱してお送りします。

■ セッティングブロックについて
セッティングブロックは無料で同梱いたします。
取付方法や使用するコの字チャンネルに合わせてご利用ください。
また、高さの微調整用にPPバンド(厚み0.5mm)も同梱いたします。

3)ガラスの固定について

ガラスをコの字チャンネルの中にはめたら、コーキングで固定して下さい。

※ご用意いただく物
 カッターナイフ・マスキングテープ・シリコンコーキング・コーキングガン・コーキングヘラ
※同梱する物:セッティングブロック(2ヶ)・PPバンド(4個)・バックアップ材(10ヶ)

上下にコの字チャンネルを取付ける手順

金具(コの字チャンネル)に白い保護シールが
貼られている場合があります。
その際は、保護シールを外して設置して下さい。
コの字チャンネルとガラスの間にバックアップ材を入れて、ガラスを仮固定する図
① ガラスがコの字チャンネルの中心になるように微調整し、バックアップ材をガラスに挟みます
この時、バックアップ材がコの字チャンネルの外にハミ出さないようにご注意ください。
※中に入れすぎるとガラスの上下に回ってしまう場合があります。 そのままでも問題ないので、予備のバックアップ材をご利用ください。
② セッティングブロックの部分は、バックアップ材が奥まで入らないため避けてください。
コーキングを行う前に、マスキングテープで養生を行う図
① コーキングをする前にマスキングテープで養生します。
② コの字チャンネル側は、コの字チャンネルの角に合わせて貼るようにします。
③ ガラスには、コの字チャンネルから約2mm~3mm内側のラインで貼りつけてください。
※コーキング用ヘラによって違いますので、合わせてみて確認してください
シリコンでコーキングを行い、仕上げる図
① シリコンを充填し、コーキング用ヘラで仕上げます。
② 最終、マスキングテープを剥がして清掃してください。
金具(コの字チャンネル)に白い保護シールが
貼られている場合があります。
その際は、保護シールを外して設置して下さい。
上記どちらの設置状況の場合も①~③の手順は同じです。
① ガラスがコの字チャンネルの中心になるように微調整し、バックアップ材をガラスに挟みます。
この時、バックアップ材がコの字チャンネルの外にハミ出さないようご注意ください。
※中に入れすぎるとガラスの上下に回ってしまう場合があります。
そのままでも問題ないので、予備のバックアップ材を使用してください。

② セッティングブロックの部分は、バックアップ材が奥まで入らないため避けてください。
① コーキングをする前にマスキングテープで養生します。
② コの字チャンネル側は、コの字チャンネルの角に合わせて貼るようにします。
③ ガラスには、コの字チャンネルから約2mm~3mm内側のラインで貼りつけます。
※コーキング用ヘラによって違いますので、合わせてみて確認してください。
① シリコンを充填し、コーキング用ヘラで仕上げてください。
② マスキングテープを剥がして清掃してください。

   ▼ 取付方法を動画でもご紹介しております


ライン

よくあるご質問


フードにビス止めができないときは、どうしたらよいでしょうか?

ビス止めできない場合や、したくない場合は、
厚み0.8mm以上の強力両面テープ+シリコンで貼り付ける方法となります。

可能であれば壁付タイプにして、壁のコの字チャンネルをビス止めできれば、
そのほうがより安全です。



   ▼ 両面テープを使った取付方法を動画でご紹介しております



TOPへ戻る
ライン

価格を確認する(見積を依頼する)

ご希望のガラス仕様等をご記入して下さい

お問い合せ内容

 見積を依頼する 【価格(送料含む)と納期をご連絡いたします】
 注文を依頼する 【価格(送料含む)と発送日をご連絡いたします】

ご希望の内容について

 ガラス・金具のセットを希望する

 ガラスのみを希望する

 金具のみを希望する

ガラスの仕様について

ご記入頂きたい項目

 ・ガラス種類

 ・ガラス厚み

 ・ガラスサイズ

 ・ガラス枚数

 ・切断面処理方法

 ・4隅の加工

ご希望のガラスの仕様についてご記入して下さい

ご使用になるガラスの安全性・適した厚み等を検討させて頂く情報に
なるためできる限り具体的にご記入ください

・ガラス種類:強化ガラス
 (フロート/フロスト/グレー/ブロンズ/高透過)

・ガラス厚み
・ガラスサイズ or 開口寸法(設置場所寸法)
・ガラス枚数
・切断面処理方法(糸面磨き・幅広面磨き・かまぼこ面磨き)

受け金具について

ご希望の受け金具についてご記入ください

以下の例をご参考にしてご記入ください

・金物:コの字チャンネルの種類

・取付タイプ(①上下、②上下+壁、③四方、④四方(壁付))

添付データ

写真、図面等ある場合はこちらから添付して下さい

データはPDF、JPEG等画像データ、ワード、エクセルにてお願いします

もしくは別途メールにてお送りいただければと思います

メール:manager@kodama-glass.co.jp

お客様のご住所・ご連絡先を入力して下さい


コダマガラス会員の方は
【自動入力】ボタンで「お客様情報・お届け先情報」の入力が省略できます。
お届け先自動入力
お名前

様 (例: 児玉 雄司 )

会社名/組織名

 (例: 株式会社コダマガラス )

郵便番号

 (例:581-0054)

ご住所1
(都道府県/市区郡・町村)

 (例:大阪府八尾市南亀井町)

ご住所2
(番地 建物名)

(例:4丁目1番地2号○○ビル○○号)

お電話番号
※携帯可

 (例:072-940-6084)

FAX番号

 (例:072-991-6380)

メールアドレス

メールアドレス(確認)

お届け先について

 上記住所への配送を希望する

 弊社への引取りを希望する

 別の住所へ配送を希望する

ご希望納期について

 特に希望なし(通常の納期でOK)

 最短納期希望(可能な限り最短での納品希望)

 日付指定希望(佐川急便or西濃運輸で手配できる範囲となります)

※ご希望に沿えない場合もあります

※日付指定できない場合はご注文前に確認の連絡をいたします

お客様サポートサービス

ガラス代金 保障サービスを希望する

到着後10日間、ガラス代金の50%保障します
(最大20,000円まで 全てのお客様対象です)

交換ガラス 無料処分サービスを希望する

※交換分のガラスをご注文いただいた方に限ります

※当社へ返送する際の送料はお客様のご負担となります

ご希望のお支払い方法

 代金引換

 銀行振り込み (三菱UFJ銀行・関西みらい銀行・ゆうちょ銀行)

 クレジットカード決済 (Squareインボイス)

ご注文確定後、カード決済手続きのメールをお送りいたします

カード種類:Visa、MasterCard、American Express

お支払いは一括払いのみ、分割・リボ払いは対応しておりません

ご返答方法

 TELでの返答を希望する

※お急ぎの方は取り急ぎお電話にてご返答いたします

 メールでの返答を希望する

 FAXでの返答を希望する

※基本的にメールでご返答いたします

 FAXは遅い時間にお送りする場合もありますがご了承ください

ご質問・ご相談等は
こちらにご記入ください

TOPへ戻る
ライン

受取り方法について確認する

お届け・納品方法

1)配送業者

お届け日数の目安
【佐川急便】
・通常、佐川急便にてお届けします
※ガラスサイズ:W+H=2300mmまでは佐川急便

・日時指定可能です
「午前中(10時~12時)」「12時~14時」
「14時~16時」「16時~18時」「18時~20時」「19時~21時」

ご注文の際にご連絡いただければ、上記時間指定で
手配します
※配達に遅れが出る場合や、時間指定が難しい場合が
ありますが、その際はご了承ください
【西濃運輸】
・ガラスサイズが大きい(縦サイズ+横サイズ=2300mm以上)
場合や、枚数が多い時は西濃運輸にてお届けします

・時間指定はできませんが、午前・午後の指定は可能です

その他特別な事情等がありましたら、運送ドライバーに伝えて
依頼します ※宅配便につき、ドライバー1人で配送いたします

お届け先の状況により、ドライバー1名では荷降ろし及び
玄関先までの運搬が難しい場合があります
荷受けの際は別途1~2名にて荷降ろし等の補助をお願いする場合が
ありますが、その際はご了承頂きますようお願いいたします

2)当社直送便

・大阪府内でしたら当社による直送便でもお送りできます
・サイズが、かなり大きい場合や配送業者に依頼するより安く済むような場合は直送便でさせて頂くこともあります

3)お引取り

・直接弊社へのお引き取りもできます
・お引き取りの場合は平日(土・日・祝除く)の日中にてお願いしています
TOPへ戻る
ライン

梱包について確認する

<配送業者による配送の場合>

ガラスは、エアーパッキン・ダンボール等を利用して厳重に梱包します
1梱包当たり30kg程度となります
ガラス代・送料以外に梱包代(300円~2,500円)程度が必要になります
ガラスサイズや枚数等によって梱包代を計算いたします
詳細はお見積り時にご提示させていただきます

<当社直送便の場合>

基本的にガラス板のみ(梱包なし)での配送になります
梱包代はかかりません
簡易梱包(エアーパッキン)の場合は別途梱包代(500円~)が必要になります
詳細はお見積り時にご提示させていただきます

<お引き取りの場合>

簡易梱包(エアーパッキン)にてお渡しします
ガラス代以外に簡易梱包代(500円~)が必要になります
小さなサイズのガラスの場合(縦横サイズの合計1000mmまで)、は簡易梱包代はかかりません
詳細はお見積り時にご提示させていただきます
TOPへ戻る
ライン

支払い方法を確認する

ガラス代+梱包代+送料=合計金額

代金引換払い

代金引換は佐川e-コレクト、西濃コレクト(カンガルー代引)にてお届けします
商品お届け時に、運送会社のドライバーさんへお支払いください
佐川急便・西濃運輸
・代金引換の手数料は当社にて負担します
・お支払上限は300,000円迄となります
・基本的に佐川急便のe-コレクトで手配しますが、ガラスサイズが大きい場合(W+H=2,300mm以上)、西濃運輸での配送となります
詳細は、お見積時にご提示いたします

<納品書・請求書・領収書について>
・納品書兼、ご請求明細書を商品に同梱いたします
・領収書は、配送伝票が正式なものとなります
・別の宛名で領収書がご入り用の方は「領収明細書」を同封いたしますのでご注文の際にお伝えください
・またこれら書類を同梱ではなく別送をご希望の方もご注文の際にお伝えいただければ別途郵送の手配を致します

クレジットカード決済:Squareインボイス

≪ Squareインボイス ≫とは、オンラインでインボイス(請求書)をメールで発行し、クレジットカードで決済いただけるSquareの
サービスです
お取り扱いカード:VISA/MasterCard/AMERICANEXPRESS

Squareでインボイス(請求書)を支払うには


・お支払回数は1回払い
・Squareのサイトは従来の携帯電話に対応しておりませんので、ご注文の際にはパソコンかスマートフォンのメールアドレスを
使用してご注文ください

~ Square インボイス決済の流れ ~
ご注文当日またはよく営業日にSquareから【新規のインボイス:株式会社コダマガラスより】
という件名のメールを送信いたします
メール本文の≪カードで支払う≫をクリックして、Squareサイトへアクセスし、カード決済して下さい

<納品書・請求書・領収書について>
・納品書兼ご請求明細書を商品に同梱もしくは別途郵便でお送りいたします
・領収書は各カード会社から送付される利用明細が正式な領収書となります
・別の宛名で領収書がご入用の方は「領収明細書」を同封いたします。別途ご注文の際にお伝えください
・また、これらの書類を商品に同梱ではなく別送をご希望の方も、ご注文の際にお伝えいただければ別途郵送の手配いたします

銀行振込・郵便振替

ご注文完了後、メール or FAXにてご案内いたしますので下記のどちらかの口座までお振込みをお願いします
また、同時に製作にはかからせて頂きますので、7日以内にはご入金をお願いいたします
ご入金が確認できない場合、ご注文をキャンセルさせて頂く場合があります。ご了承ください

【銀行振込み】

三菱UFJ銀行 八尾支店 普通0048859 カ)コダマガラス

【郵便振替】

ゆうちょ銀行からの場合:記号14100 番号33491711/他行からの場合:店番418 普通3349171
・金融機関への振り込み手数料はお客様負担でお願いします
・ご発注者様と振込名義が変わる場合
ご入金確認をスムーズに行うため、発注されたお客様のお名前とお振込名義が異なる場合はご連絡下さい

<納品書・請求書・領収書について>
・納品書、請求書を商品に同梱もしくは別途郵便でお送りいたします
・領収書は金融機関で発行される振込明細書(受領書)が正式な領収書となります
・ネットバンキングをご利用の場合は、振込決済手続き完了画面をプリントアウトしたものが正式な領収書となります
・別の宛名で領収書がご入用の方は「領収明細書」を同封いたします。別途ご注文の際にお伝えください
・また、これらの書類を商品に同梱ではなく別送をご希望の方も、ご注文の際にお伝えいただければ別途郵送の手配いたします

お引取り及び直送配達時の現金・クレジット決済

お引取りや当社直送にてお届け時の現金 or クレジットカードでのお支払も可能です
<現金>
お引取りの際や、お届け時に当社の担当者へ現金をお渡しください(内容をご確認の上、領収書等をお渡しします)
<カード>
楽天・VISA・MasterCard・JCB・AMERICANEXPRESS・DISCOVER
スクウェアにてお引き取り時 or 当社直送の受取時にクレジットカード決済ができます
お申込み時のお支払い回数は1回となります

<納品書・請求書・領収書について>
・納品書は商品に同梱してお送りします
・請求書は締め日より5営業日以内に郵便にて発送いたします
・領収書は金融機関で発行される振込明細書(受領書)が正式な領収書となります
TOPへ戻る
ライン

TOPへ戻る
ライン

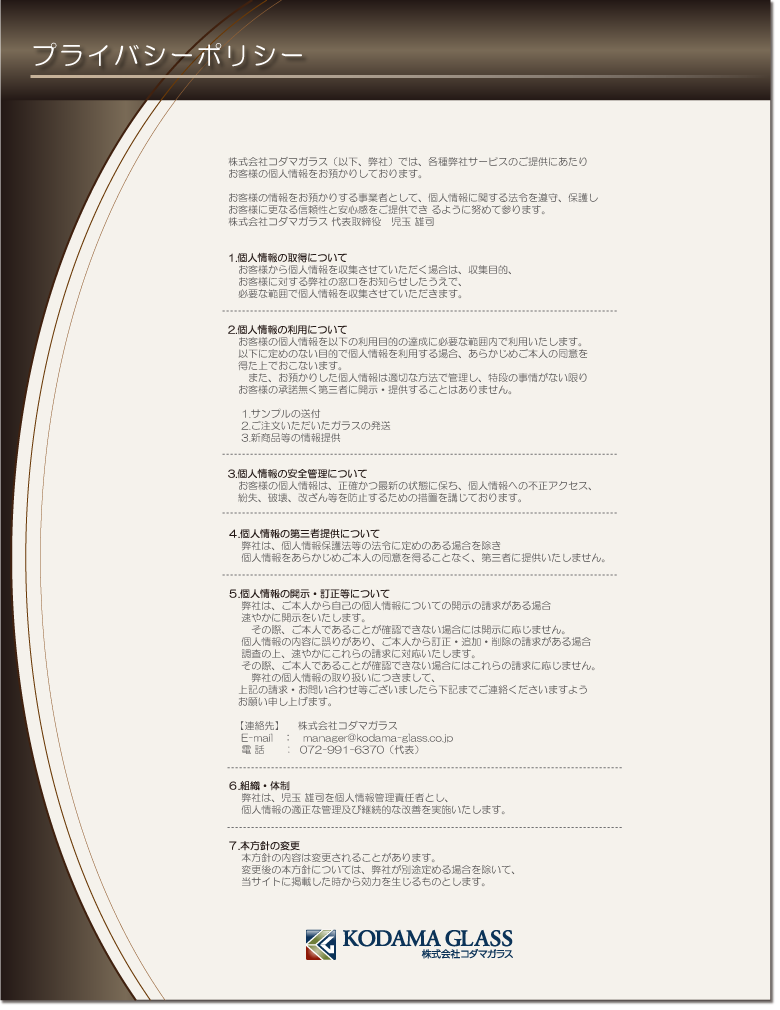

プライバシーポリシー
TOPへ戻る
ライン

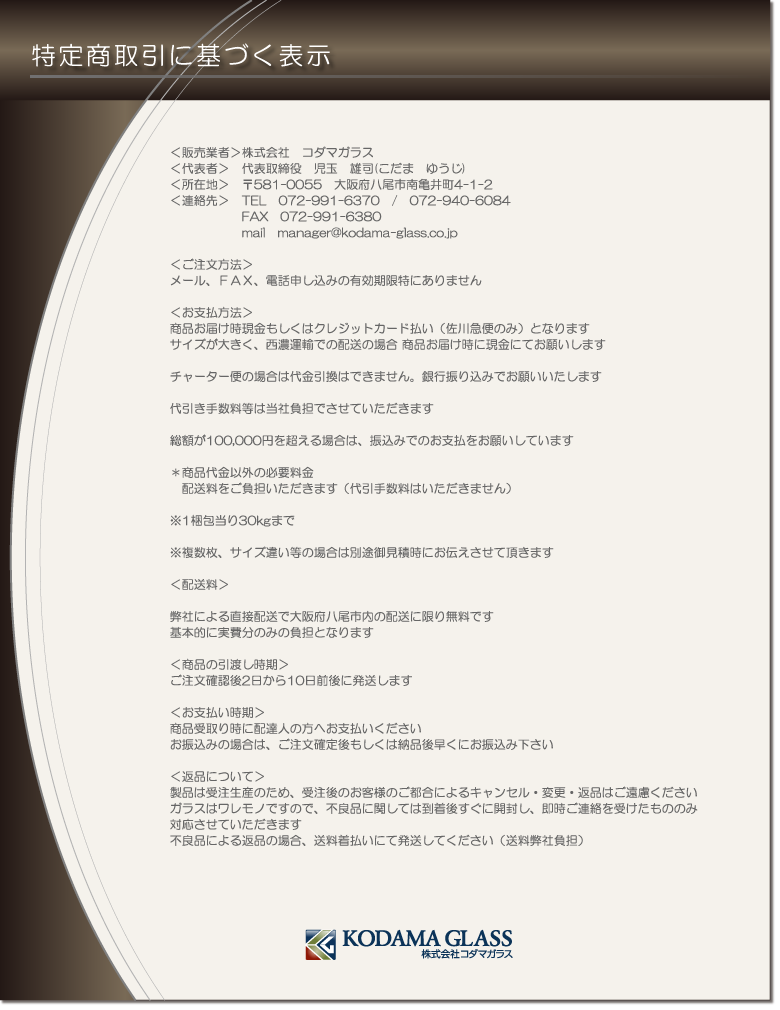

特定商取引法に基づく表示
